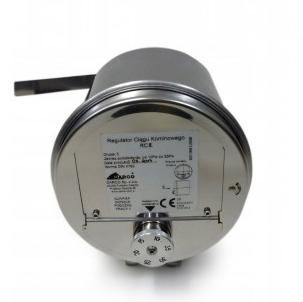

Регулятор тяги

Регулирует избыточную тягу
Похож на тройник у которого вместо носика - заслонка

---

Регулятор (модулятор) тяги регулирует тягу при ее избытке, если возникает повышенная тяга.

Например, ставится печь или камин к уже имеющемуся дымоходу. А он имеет высоту или сечение больше, чем надо. Образуется повышенная тяга. Тогда ставьте регулятор тяги. Это несложная конструкция  ставится на выходе из печи, прямо на дымовой патрубок. Похож тройник, с отводом под 90 градусов, на конце которого заслонка, которая может свободно вращаться на оси, почти на 180 градусов. В нижней части этой дверки приварен винт на котором есть гайка. Регулируя положения этой гайки даем дополнительный подсос воздуха в дымовую трубу. И тяга из печи или камина снижается.

Есть минус при использовании модулятора тяги. Воздух, который подсасывается в трубу для снижения тяги берется в том же помещении где стоит печь или камин. Как повысить эффективность работы модулятора тяги? Нужно подсоединить к нему элемент трубы и этим вывести забор воздуха из помещения, где работает печь, камин. В идеале на улицу, чтобы и регулировку производить оттуда. Смысл еще и в том, что холодный воздух снижает тягу.

Регулируется тяга в дымоходе с помощью прибора депримометра. Но как ее отрегулировать если его нет под рукой? Когда все установлено, разжигается печь. Топится интенсивно не менее получаса в положении модулятора «закрыто» и закрытой дверки печи, чтобы прогрелись и печь, и особенно дымоход. Тем более, если это кирпичный дымоход, обладающий большой теплоемкостью.

Затем начинается регулировка. Гайка выкручивается на винте таким образом, чтобы заслонка открывалась внутрь и засасывался воздух. Если заслонка регулятора тяги находится в другом помещении, то нужно два человека для того, чтобы регулировать. Один откручивает гайку, а второй смотрит как изменяется характер пламени. В режиме закрытой топки, при положении регулятора подачи воздуха – «средняя», надо достичь, чтобы пламя занимало только видимую топочную часть. Затем подождать минут 20, чтобы устоялось разряжение в дымоходе и можно было проверить работу.

Процесс идет нормально, если пламя горит равномерно в среднем положении, хорошо регулируется. Т.е. если мы уменьшаем подачу воздуха – пламя затухает, увеличиваем подачу – пламя увеличивается. Далее следующая проверка: постепенно открываем дверку печи и смотрим, насколько хорошо будет работать печь с открытой дверкой. Особенно важно это в каминах, которые топятся в открытом виде.

20 минут ждём. Если возникает задымление, гайка немножко закручивается, чтобы уменьшить подсос воздуха в дымоход. Делается это, пока не прекратится задымление. Если задымление не возникает и огонь горит нормально в открытом виде, то процесс регулировки завершён. Должен быть обеспечен доступ к регулировке модулятора тяги. Периодически необходимо его регулировать (сезонный фактор, засорённость).
