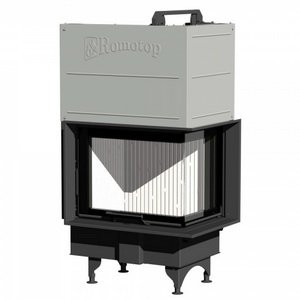

Каминные топки Romotop из угловой серии ANGLE

В этой статье:

Разработчики современных каминов отлично знают, какую роль в его конструкции играет каминная топка. Являясь сердцем очага, она несет не только функциональную нагрузку, но и имеет великолепную эстетику.

Поэтому перед инженерами и дизайнерами стоит непростая задача: добиться полной гармонии рационального и художественного начала. Такой подход продиктован как коммерческими интересами фирмы, так и теми требованиями, которые диктуются рыночным спросом. Как же в этой конкурентной борьбе решает подобную проблему компания «Romotop spol. s r.o.»?

Создавая новую модель, рационализаторы фирмы сделали ставку на увеличение эффективности работы своей продукции и снижение вредных выбросов в окружающую среду при эксплуатации. Экологическая безопасность и высокий КПД давно уже стали визитной карточкой Romotop. Поэтому проектировщики фирмы большое внимание уделяют усовершенствованию следующих составляющих камина:

• топочной камере;
• дымовым каналам и дымоходу;
• системе управления процессов сгорания.

В результате творческих усилий компания стабильно конкурирует с такими фирмами, как Brunner, Schmid, Spartherm и т.д. По всем показателям Romotop ни в чем им не уступает. Это проявляется в выработке жесткой стабилизации параметров горения во всех диапазонах мощностей.

1. Крепление стекла

В угловых каминных топках серии ANGLE крепление стекол не совсем обычное. Оно выполнено так, что прижимные планки значительно удалены от ребер стекла. Такое решение снижает риск появления трещин от края. На сегодняшний день это самый удачный способ установки стеклянного заграждения.

2. Осевое подвешивание дверцы

Традиционный способ монтирования выдвижной дверцы в угловых топках имеет среднюю степень надежности. Чтобы снизить нагрузки и увеличить срок эксплуатации ходовых планок, необходимо было найти оптимальное место подвешивания дверцы. Сейчас ее крепят по центру тяжести. Все стороны дверцы имеют равномерное прилегание сторон, а ходовые планки обеспечены одинаковым и плавным движением.

3. Система double spin отвода дымовых газов

Этот способ удалений продуктов сгорания был опробован на камерах Romotop марки KV 025 LN. Сегодня double spin с успехом применяют на каминных топках серии ANGLE с угловым вариантом остекления. Тестирование системы проводилось в условиях фирменной лаборатории. В программу испытаний входили подбор, наладка и измерения самой оптимальной траектории движения дымовых газов от очага к колпаку топки. Был определен вариант, при котором осуществлялось полное сгорание топлива с отсутствием выхода вредных веществ, а производительность оказывалась максимальной. При этом процесс разгорания и горения топлива не снижался и не усложнял требования к дымоходу.

4. Рама дверцы, окаймленная арматурой

Во многих моделях топок печей и каминов разогретая дверца при открытом положении немного провисает от своего веса. Это явление дополнительно сопровождается еще прогибом и короблением рамы. Если дверца подвешена не по оси центра тяжести, то ее деформация может возникнуть также на подъеме или опускании вниз. При очень сильных и часто повторяющихся напряжениях стекло не выдерживает нагрузки и растрескивается.

Новый вариант конструкции затворного узла каминной топки Romotop ANGLE навсегда устранил проблему. Конструкторы предложили усилить раму дверцы окаймляющей арматурой. Такой технологический прием позволил увеличить жесткость рамы и свел к минимуму нежелательные деформации дверцы, исключив фактор растрескивания стекла.

5. Конвекция и клапан ROMOTOP

У простых топок, оснащенных выдвижными дверцами, всегда существовала одна неприятная проблема. Когда превышается часовой расход топлива, и температура воздуха становится значительной, рано или поздно происходит высыхание смазки механизма выдвижения. Нередко это приводит к тому, что ходовое приспособление заклинивает или оно начинает работать с затиранием. Часто движение сопровождается неприятным скрежетом.

В топках Romotop серии ANGEL система выдвижения сделана таким образом, что она при любых обстоятельствах всегда обеспечивает бесперебойное функционирование дверцы и даже тогда, когда очаг сильно разогреется от чрезмерного количества горючего.

Большим подспорьем этому служит разработанный фирмой уникальный конвекционный клапан. Его задача состоит в том, что бы создать необходимую вентиляцию в верхней обшивке корпуса. В результате происходит охлаждение ходового механизма, и устройство работает без перебоев. Замеры показали, что клапан ROMOTOP® способен снизить температуру системы выдвижения более чем на 100 градусов! Работу клапана можно представить следующим образом:

• Когда дверца топки закрыта, клапан ROMOTOP® полностью открыт. В этом случае происходит конвекция воздушных потоков с разной температурой. Поэтому ходовые детали механизма выдвижения охлаждаются.
• При выдвижении дверцы в вертикальном направлении вверх клапан конвекции ROMOTOP® стремится закрыться.
• Если дверца выдвинулась вверх на величину превышающую 3 см, конвекционный клапан закроется. Такое положение отсекает возможность проникновения дымовых газов в область застройки топки.
• Дальнейшее передвижение дверцы вверх до конечной отметки хода не влияет на работу клапана, и он остается плотно и полностью закрытым.

Учитывая все достоинства каминных топок Romotop, можно надеяться, что теперь потребитель будет избавлен от сложной задачи выбора производителя. Модели из серии ANGEL являются образцом качества, надежности и технического совершенства. А ее эффективность, долговечность и дизайн служат дополнительным аргументом в пользу приобретения именного этого товара.
