1. Противопожарная защита стен.

3 варианта зависят от конструкции дома и материалов монтажа.

Эконом-монтаж для печей с конвекционными защитными кожухами сзади и по бокам.

Материалы: оцинкованные профили, фиброцементные плиты, саморезы.

Каркасные дома:

1. определяется место установки печи;
2. размечаются габариты защитной стены;
3. высота защитной стены меньше высоты чистового потолка;
4. на ширину защитной стены прикручивается профиль;
5. по краям защитной стены прикручивается профиль;
6. сверху замыкается профилем с прорезью для выхода воздуха, все соединения профилей между собой выполняются саморезами;
7. на получившийся каркас прикручиваются фиброцементные плиты;
8. нижний ряд выполняется с прорезью от пола для вентиляции внутреннего пространства защитной стены;
9. боковины отделываются наличником.

  Деревянные дома с усадкой - бревно, брус:

1. размечаются габариты защитной стены;
2. высота защитной стены меньше высоты чистового потолка;
3. по краям защитной стены прикручивается профиль;
4. на стену примыкания по краям защитной стены прикручиваются профили на скользящее соединение: в профиле делается вертикальная прорезь шириной;
5. «лицом» к ним устанавливаются профили;
6. перевязываются по верху профилем;
7. параллельно стене примыкания по переднему краю получившихся боковых стоек на пол прикручивается профиль;
8. по его краям устанавливаются профили;
9. перевязываются с боковыми стойками;
10. по верху замыкаются профилем;
11. на получившийся каркас прикручиваются фиброцементные плиты;
12. нижний ряд выполняется с прорезью для вентиляции внутреннего пространства защитной стены;
13. боковины закрываются фиброцементными плитами.

Стандарт-монтаж для печей с защитным кожухом сзади, закрывающим не менее 75% площади задней поверхности печи.

Материалы: оцинкованные профили, фиброцементные плиты, вата роквул файрбаттс 30 мм (3), термостойкий гипсокартон КНАУФ, саморезы.

Аналогично эконом варианту для домов с усадкой до возведения фронтального каркаса, параллельного стене примыкания.

1. его обвязка выполняется профилями, чтобы образовались ячейки;
2. в ячейки укладывается изоляция;
3. получившийся каркас обшивается термостойким гипсокартоном;
4. спереди снизу выполняется проем для вентиляции внутреннего пространства защитной стены;
5. сверху профиль закрывается гипсокартоном с обязательным вентиляционным зазором от стены примыкания;
6. высота защитной стены делается меньше высоты чистового потолка для каркасных домов и домов с усадкой.

Премиум-монтаж для печей любых видов

Материалы: оцинкованные профили, силикат кальция Скамотек, термостойкая мастика, саморезы.

Аналогично эконом варианту для каркасных домов до стадии обшивки изоляционными листами.

1. К получившемуся каркасу на боковые грани прикручиваются на саморезы полоски силиката кальция;
2. Стыки плит промазываются мастикой;
3. Края передней плиты силиката кальция заходят на торцы боковых плит;
4. Стыки промазываются мастикой и скручиваются саморезами;
5. спереди снизу выполняется прорезь для вентиляции внутреннего пространства защитной стены;
6. высота защитной стены делается меньше высоты чистового потолка для каркасных домов или домов с усадкой.

В случае, если ширина защитной стены превышает ширину листов изоляции, то:

1. центральная секция прямо за печью делается по вышеописанной технологии;
2. по бокам пристраиваются дополнительные секции до требуемой общей ширины защитной стены.

---

Скользящее крепление для деревянных домов.
Деревянные дома каждый год усаживаются до 20 сантиметров по высоте. Срубу обязательно дают отстоятся прежде чем вставлять окна или двери, иначе он сомнет их. Аналогично если камин или противопожарную стенку крепить жестко к стене, то сжатие дома сломает конструкцию. Лучшее решение —— пусть конструкция ходит вместе с домом. Поэтому в деревянных домах мы крепим профиля плавающим креплением — скользячкой.

---

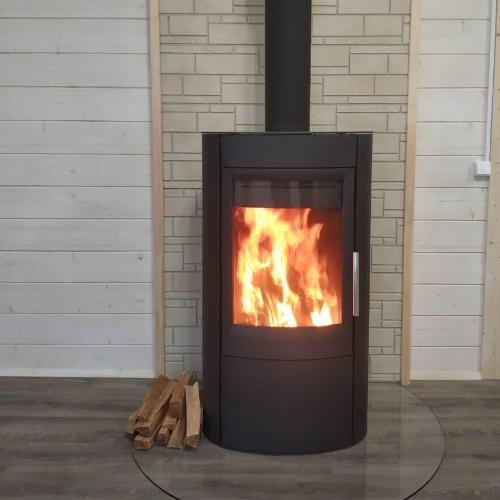

2. Основание под печь камин.

Для горючего пола

Вес печи	Основание	От пола до низа печи, см.
До 250 кг	Кладется стальной лист или закаленное стекло.	35 см и больше до пола
	Кладется лист ЦСП. Прикручивается к полу. На лист укладывается керамогранитная плитка.	10-35 см до пола
	На деревянный пол укладывается лист ЦСП. На лист укладывается слой полнотелого кирпича. На кирпич кладется стальной лист или лист минерита с последующей укладкой керамогранита	меньше 10 см до пола
250-400 кг	На деревянное основание по гидроизоляции заливается армированная цементная стяжка. На стяжку укладывается керамогранит. На ж/б плиту перекрытия данный тип оборудования устанавливается без усиления.	Любое
400-850 кг	В каркасном доме выполняется поле усиления, затем заливается армированная плита нужной толщины. Размер фундамента должен быть соблюден относительно пермиетра камина. На ж/б плиту перекрытия толщиной свыше регламентной такой тип оборудования ставится без усиления.	Любое
от 850 кг	Фундамент из железобетонной тумбы (либо из бетонных блоков, либо из полнотелого кирпича), залитый на глубину промерзания грунта, либо минимум на 0,5 м ниже уровня земли.	Любое

3. Монтаж стального дымохода

Типы монтажа

• Насадной

Установка дымохода с опорой всей массы трубы на дымовой патрубок прибора (вертикальное подключение).
Подключение по 2 вариантам:
- абсолютно прямой дымоход,
- единичное использование связки из двух отводов 15, 30 или 45 градусов без промежуточной удлиняющей вставки и дополнительной опоры.
Используется для чугунных печей-каминов и каминных топок.

• Напольный

Дымоход расположен позади или рядом с отопительным прибором и монтируется на напольную опорную площадку.
Подключение прибора с верхним или с задним/боковым дымовым патрубком через тройник 45 или 90 градусов.
Используется, в основном, для мощных отопительных котлов в просторной котельной.

• Настенный

Дымоход всей массой располагается на опорной площадке, смонтированной на настенном кронштейне.
Может располагаться над отопительным прибором или рядом с ним.
Подключение отопительного прибора с помощью тройников или насадным монтажом, где масса дымохода не давит на прибор.
Распространенный и универсальный вариант монтажа, подходящий для любых типов отопительных приборов.

• По наружной стене

Отопительный прибор внутри помещения рядом с внешней стеной строения.
Дымоход устанавливаем снаружи на настенную опорную площадку.
Дымоход проходит вдоль стены выше уровня кровли.
Подключение прибора производится горизонтальным участком трубы сквозь стену.
Подходит для любых типов приборов, но чаще применяется в деревянных домах (если нет возможности пройти перекрытия и кровлю, не нарушая противопожарные нормы) или в домах с готовой внутренней отделкой.

Порядок сборки

После прорезания в стене отверстия на выверенной или указанной в ТЗ высоте монтируется опорная площадка дымохода, собираются все элементы до тройника плюс одна труба сверху и горизонтальный участок утепленной трубы, проходящей сквозь стеновой проход, с предварительно надетым на него наружным фланцем.

Закрепляется наружный фланец, труба над тройником крепится к стене крепежным обжимным элементом, сборка регулируется по уровню.

Изнутри помещения в стеновой проход укладывается изолирующий материал, затем для всех видов ППС, кроме "стандарт для каминов", устанавливается внутренний фланец.


Наружная часть трубы собирается с установкой стеновых обжимных креплений через каждые 2 м и с установкой промежуточных опор через каждые 5-10 м в зависимости от веса трубы.

После связки из двух отводов 15, 30 или 45 градусов без промежуточной удлиняющей вставки в обязательном порядке устанавливается стеновое обжимное крепление, а после связки отводов с трубой между ними в обязательном порядке устанавливается дополнительная промежуточная опорная площадка.

При возвышении трубы над краем кровли от последней точки крепления более чем на 1 м в обязательном порядке устанавливаются тросовые растяжки или жесткие штанги, а при возвышении трубы более чем на 2 м над краем кровли растяжки или штанги устанавливаются в два ряда (и далее по одному ряду на каждый метр трубы, исключение - Шидель Перметер при использовании усиленного хомута).

4. Устройство противопожарного прохода перекрытия

Расстояния пожарной безопасности

Согласно СП 7.13130.2013 п. 5.27 «Размеры разделок дымовых каналов … следует принимать в соответствии с технической документацией завода-изготовителя»; т.о., каждый производитель модульных стальных и керамических дымоходов сам устанавливает для своей продукции рекомендуемые противопожарные расстояния.
При отсутствии таких рекомендаций следует ссылаться на п. 5.14 указанного СП, регламентирующего ТОЛЬКО размер разделок для кирпичных труб и составляющего 500 мм от «дыма» до горючей поверхности (включая толщину стенки дымохода):

● Вулкан: от неизолированной трубы до горючей поверхности 500 мм, от изолированной (считая от внутренней трубы) 250 мм;

● Дымок: нет прямых указаний, но можно принять предыдущие значения, т.к. производитель тот же;

● Шидель Перметр: производитель предлагает несколько вариантов установки с разными рекомендуемыми расстояниями. Для используемого нами типа противопожарной разделки (полностью изолированная, без сквозной вентиляции) и наиболее популярной системы Перметр 25 (толщина изоляции трубы в мм) следует см. рис. 4 (например, самый распространенный вариант для печей-каминов и каминных топок: 100 мм от поверхности трубы до дерева при температуре отходящих газов не выше 450 градусов и толщине перекрытия не более 200 мм).



Материалы: вата негорючая 30 мм, силикат кальция 30 мм, каолиновый мат, саморезы, негорючая мембрана.

• Эконом
  Пространство между краями проема в перекрытии и дымоходом заполняется слоями ваты роквул (1), слои устанавливаются параллельно оси дымохода враспор. При проходе стены рекомендуется, по возможности, увеличить верхний зазор между дымоходом и горючими конструкциями в полтора-два раза по сравнению с рекомендациями производителя.



• Стандарт (для утепленной кровли)
  По периметру проема монтируется короб из силиката кальция (2), собранный на саморезы (4) без клея, затем от него к трубе слоями устанавливается вата роквул (1) аналогично предыдущему пункту.

• Премиум (для межэтажных перекрытий)
  Периметр проема защищается каолиновым матом (3) (крепится степлером вне зоны нагрева - на верхней или нижней грани балки перекрытия, либо на противоположной грани от места прохода трубы), затем в распор устанавливается вата роквул, последним слоем к трубе с небольшим зазором монтируется короб из силиката кальция, собранный на саморезы (4).

5. Устройство кровельной гидроизоляции

• Эконом

Проем между трубой и кровлей закрывается силиконовым уплотнителем мастер-флеш, край мастер-флеша изгибается согласно профилю кровли и прикручивается на кровельные саморезы с предварительным промазыванием места примыкания кровельным полиуретановым или каучуковым герметиком, поверху край проклеивается кровельной гермолентой (экобит, никобенд, титан), над местом стыка мастер-флеша и трубы монтируется юбка производителя дымохода, уплотняется полиуретановым/каучуковым герметиком.

• Стандарт

Проем между трубой и кровлей закрывается стандартным элементом кровельного прохода производителя дымохода (если он раздельный, конус крепится к фланцу по месту установки на уже смонтированной трубе с помощью полиуретанового/каучукового герметика и кровельных саморезов), от верхнего края кровельного элемента до конька укладываются стальные листы внахлест, крепятся к кровле кровельными саморезами, над местом стыка кровельного элемента и трубы монтируется юбка производителя дымохода, уплотняется полиуретановым/каучуковым герметиком.

• Премиум

Проем между трубой и кровлей закрывается стандартным элементом кровельного прохода производителя дымохода аналогично предыдущему пункту. Поверху край проклеивается кровельной гермолентой (вакафлекс), над местом стыка кровельного элемента и трубы монтируется юбка производителя дымохода, уплотняется полиуретановым/каучуковым герметиком.

• Мягкая

Проем между трубой и кровлей закрывается мастер-флешем или стандартным элементом кровельного прохода производителя дымохода (по выбору клиента). Кровельная «чешуя» по верхнему краю кровельного элемента укладывается внахлест.
